IMPORTANT :
– Les couleurs indiquées dans cette partie (bleu et rouge) doivent être respectées.
– Quand un mot est en rouge, il doit être écrit en rouge sur ta feuille.
– Quand il y a des pointillés (…), tu dois trouver la réponse et la compléter en rouge sur ta feuille.

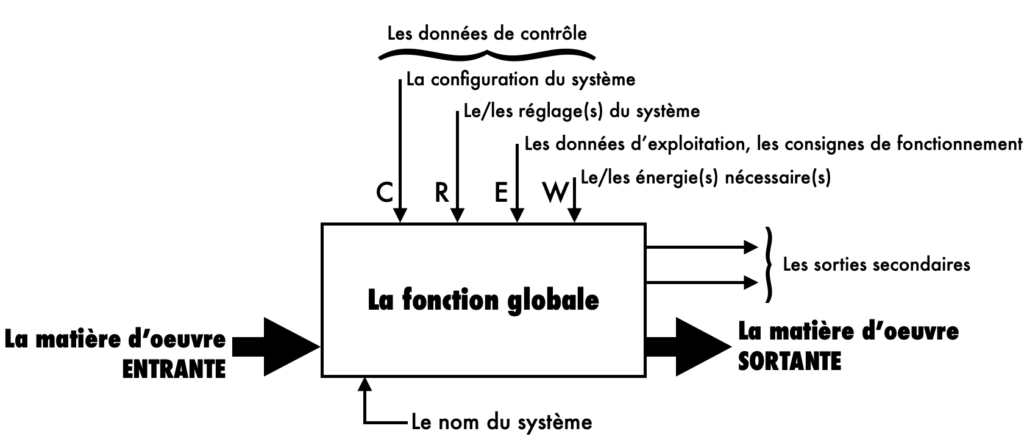

  • Le diagramme SADT niveau A-0 permet de réaliser une « analyse descendante » d’un SAP en allant du plus ... au plus détaillé.
    Au centre du schéma, on retrouve la …
    On représente le diagramme comme ceci :

    –
  • Pour schématiser un système automatisé, je dois utiliser deux chaînes :
    – …
    – …
    –
  • La chaîne d’énergie est composée des 4 blocs fonctionnels suivants :
    – … : l’énergie nécessaire au fonctionnement
    – … : comment cette énergie est envoyée au système automatisé
    – … : comment cette énergie est transformée en une autre forme d’énergie (les actionneurs)
    – … : les mécanismes qui permettent d’effectuer l’action souhaitée
    –
  • La chaîne d’information est composée des 3 blocs fonctionnels suivants :
    – … : les capteurs
    – … : la partie commande
    – … : les données destinées à l’utilisateur et l’envoi des ordres aux actionneurs
    –
  • Par exemple, les deux chaînes complètes du distributeur de savon :
